Vi udvælger en plade som er placeret et sted, som gør det muligt at anbringe papiret til nedlodning på gulvet under. Samtidig skal det være et sted hvor vi har frit udsyn fra totalstationen og en plade med kendetegn så vi kan finde den igen.

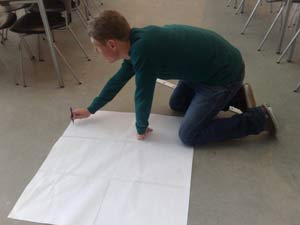

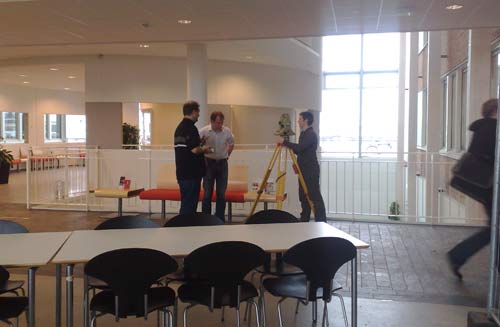

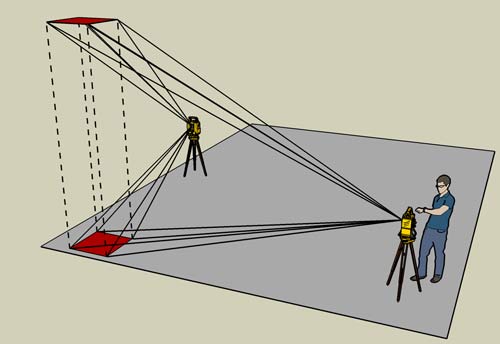

Med totalstationen foretager vi nedlodning af 4 sigtelinier, én for hvert hjørne af pladen, på papiret på gulvet.
Vi laver ny opstiling, sigtelinierne fra denne skal være omtrent vinkelret på dem fra den første opstilling.
Sigtelinierne nummererede vi for at kunne skelne de ialt 8 linier på papiret.
Der hvor linierne krydser hinanden svarer til et hjørne på pladen. Efter endt nedlodning kan vi nu forbinde hjørnene og herved tegne en kopi af pladen på vores papir.

Kontrolmåling

Pladen på vores papir måler 59,9 cm x 60,3 cm.
Da vi antager at loftspladerne er retvinklede, kontrolmåler vi vores kopi diagonalt. Begge diagonal mål er aflæst til 84,9 cm.

Vi beregner på lommeregner for at kontrollere vores aflæste mål: √(59,9² + 60,3²) = 84,99 cm.

Aflæsningsnøjagtighed på tommestok: 0,09 cm.

Konklusion

Vi udførte opgaven inden for det afsatte tidsrum.

Vi antager at pladerne måler 60 X 60 cm (Vi kunne ikke umiddelbart opslå tolerancer hos producenten).

De forholdsvis små afvigelser fra resultatet skyldes formentlig vanskelig fokusering af hjørnerne på loftpladerne. Afsætningen af linierne på papiret bidrog også til fejlophobning.

Totalstationen virkede som et udmærket instrument at bruge til denne øvelse, hvis ovennævnte tolerancer kan accepteres til en given opgave.

optimeret til Firefox
Udført 7 januar 2010 af Jesper Thusing Jensen, Martin Sørensen Thomas Kildegaard og John Blyth
